Мачты антенные телескопические
с механическим или электрическим приводом
ООО «Инжиниринг ТиМ» изготавливает быстроразворачиваемые легковесные телескопические антенные мачты с механическим или электрическим приводом лебёдки, из лёгких и прочных полимерных композиционных материалов.
Быстрое развертывание
Время развёртывания мачты силами 2 подготовленных человек – от 10 до 20 мин
Надежность
Эксплуатация в полевых условиях при температуре от -40 до +55 °C
Прочность
Изготовлены из лёгких и прочных полимерных композиционных материалов

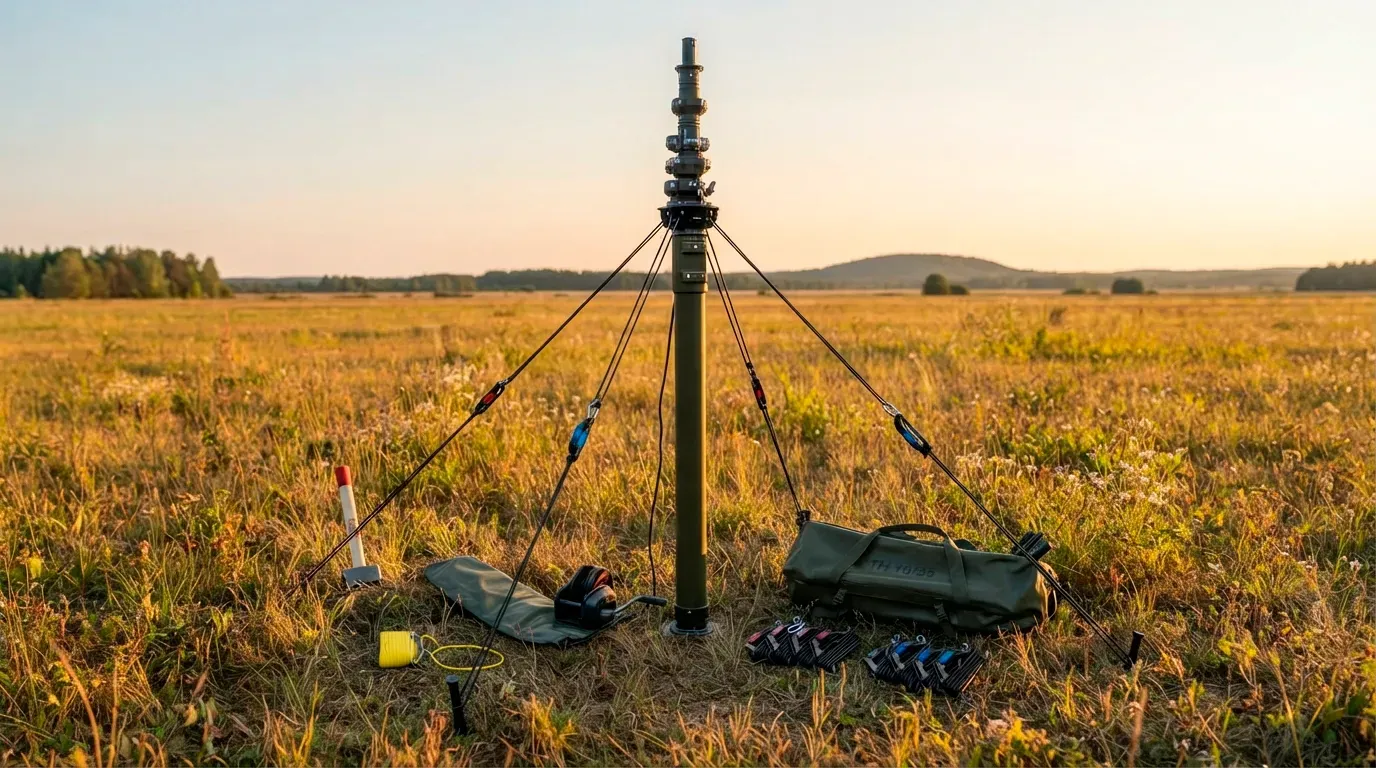

Галерея продукции

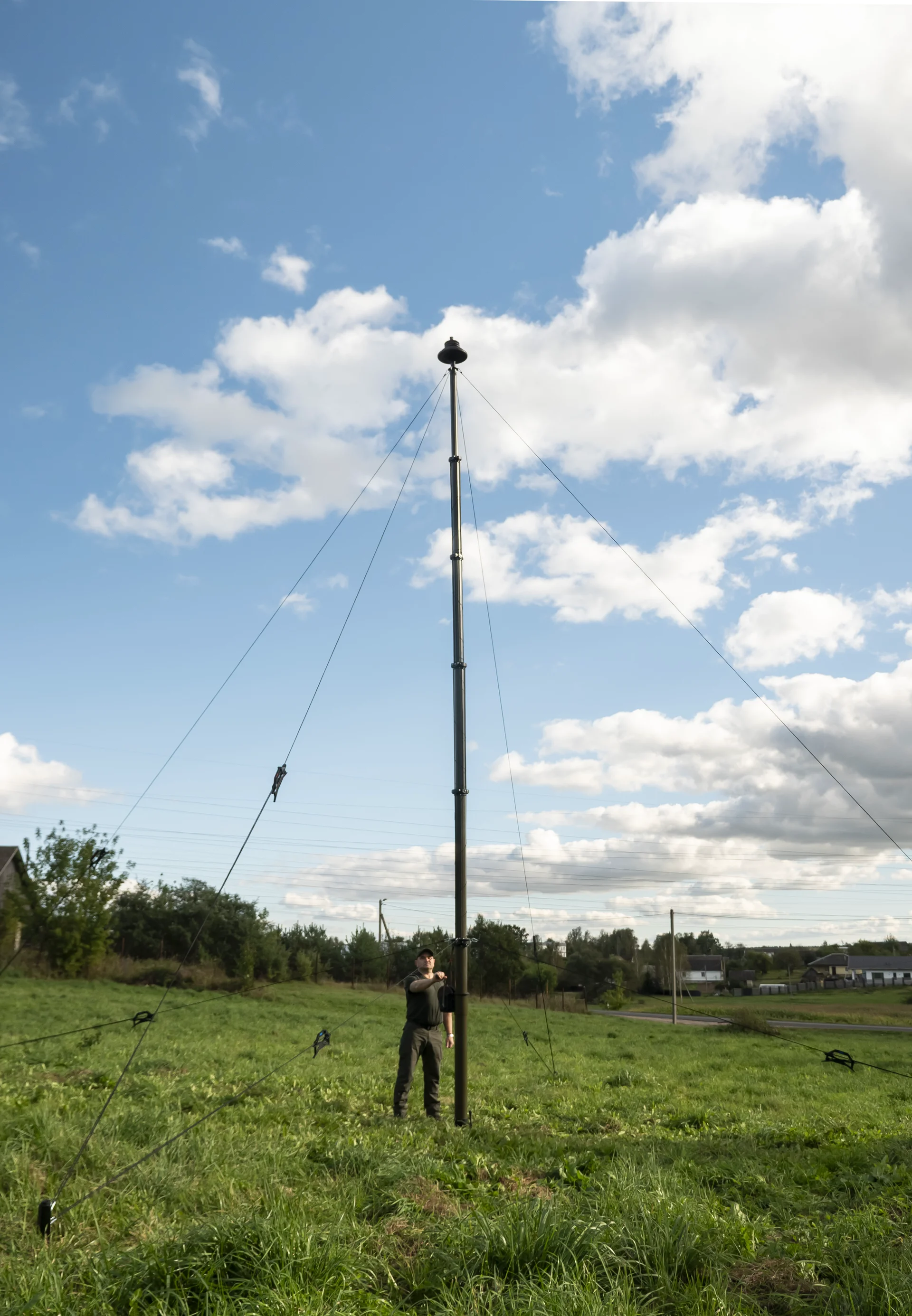

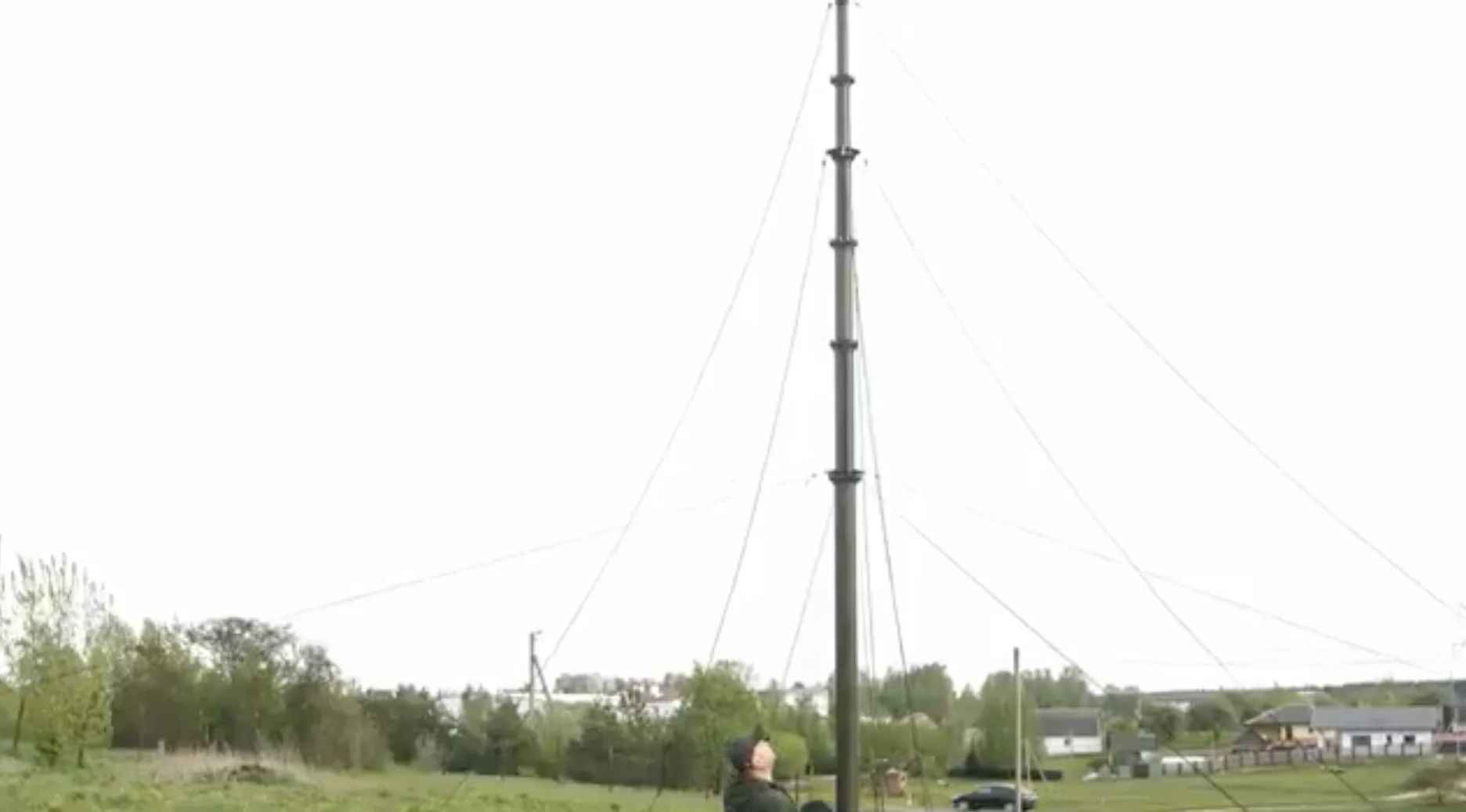

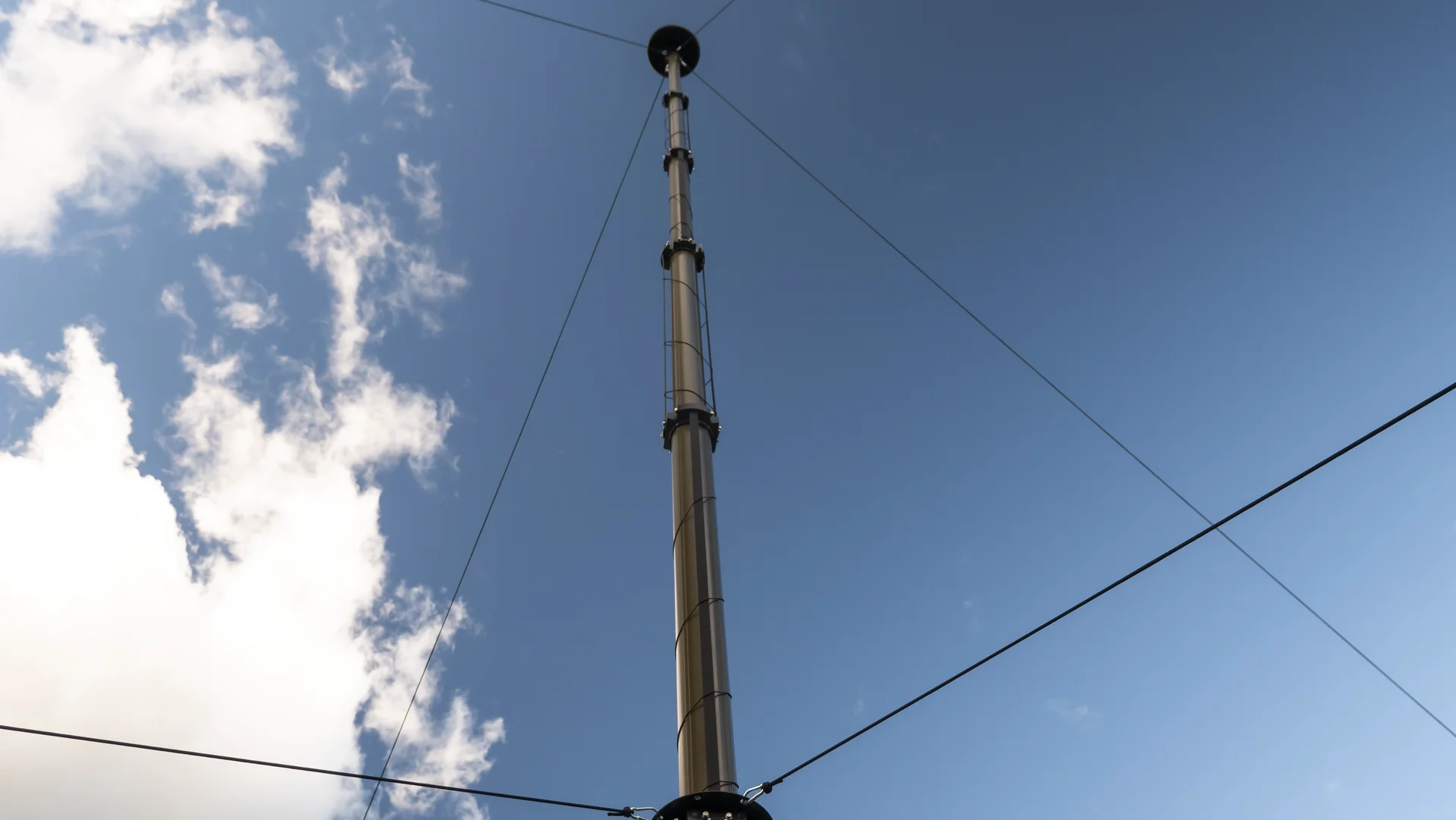

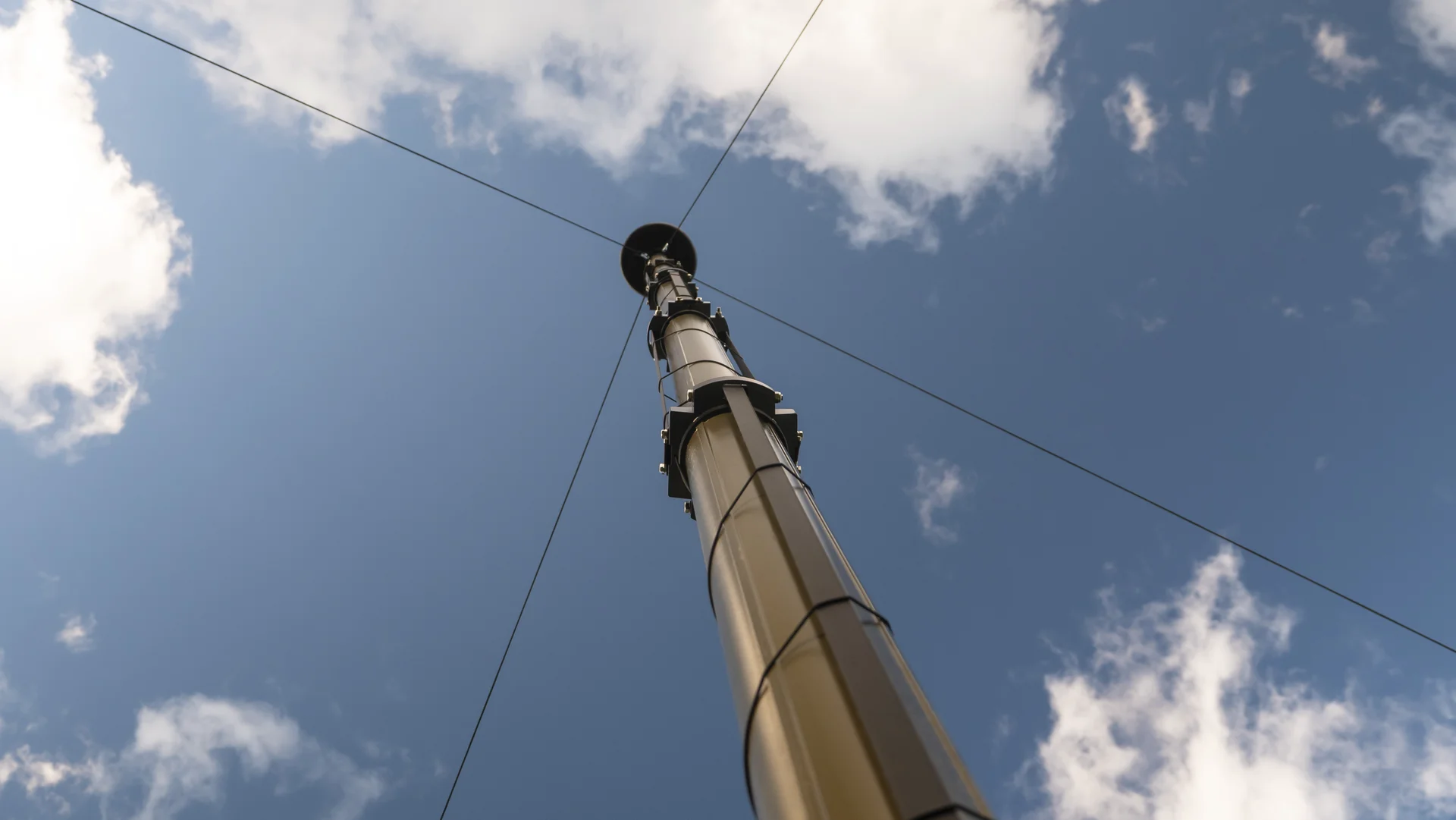

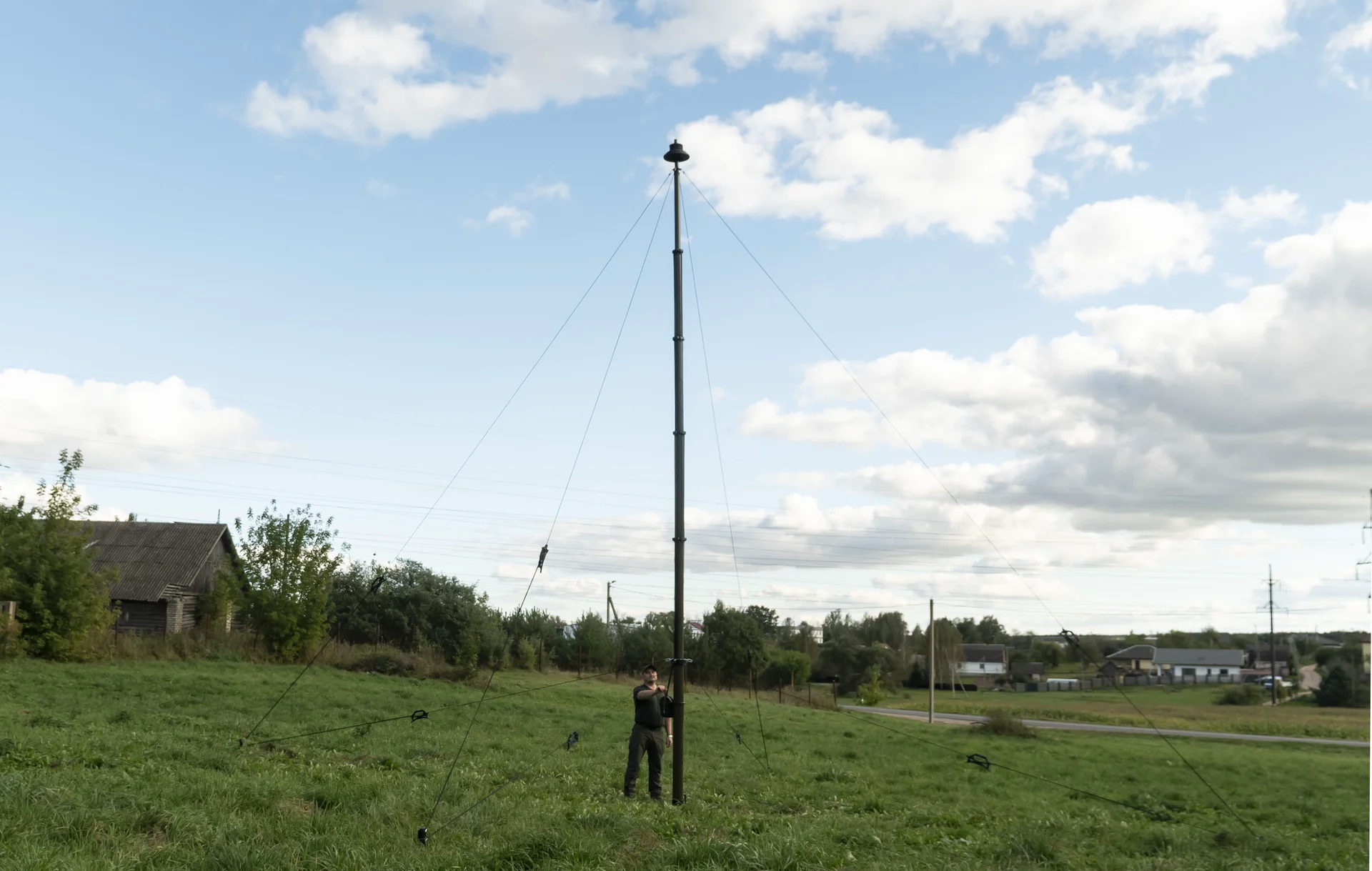

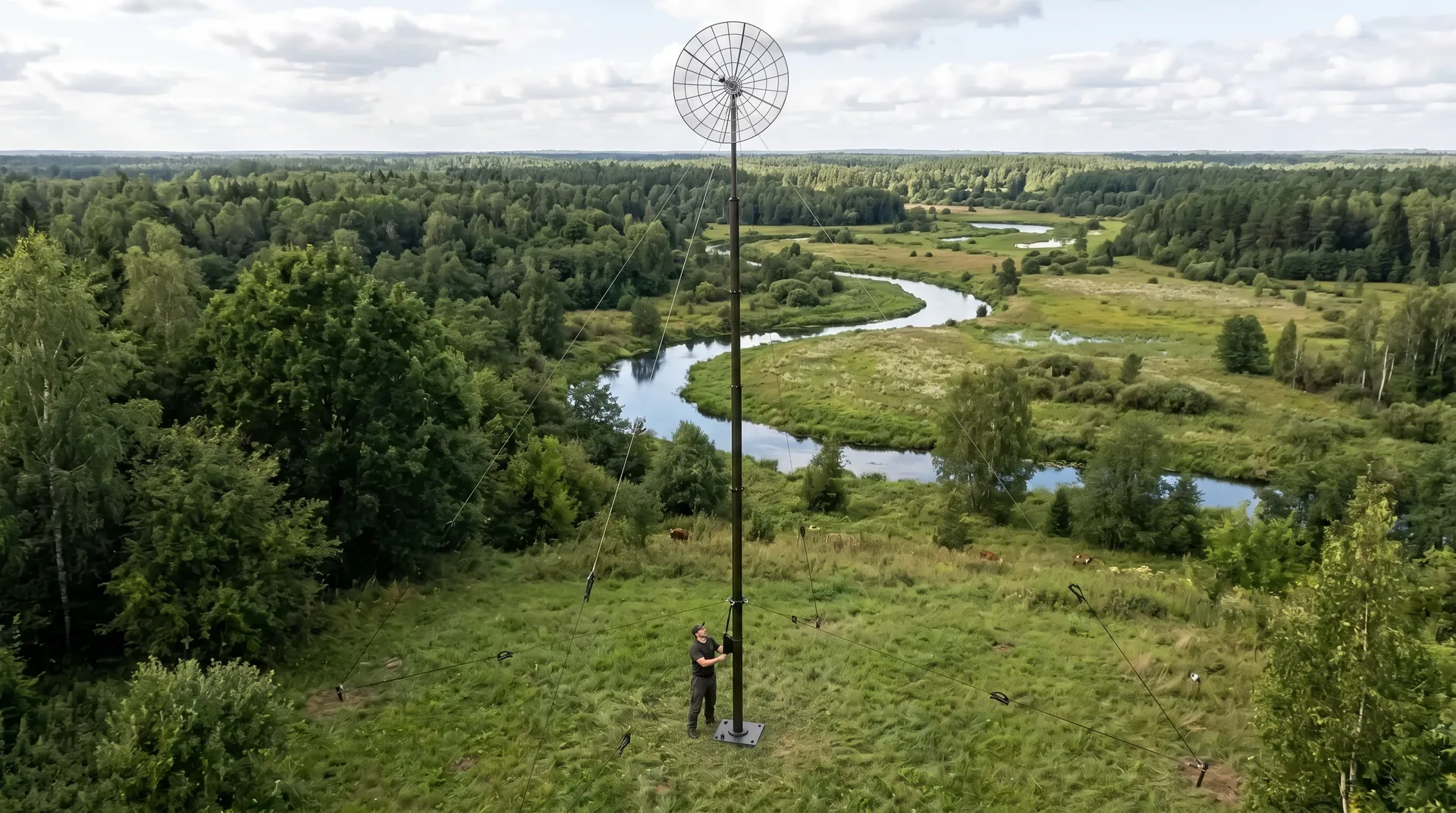

Наши телескопические антенные мачты в действии
Сфера применения
мобильные пункты управления
наземные пункты управления беспилотных авиационных комплексов
радиорелейные станции, комплексные аппаратные связи
радиолокационные станции, посты радиомониторинга и радиоконтроля, станции радиотехнической разведки, РЭБ
мобильные комплексы топогеодезического и навигационного обеспечения
мобильные станции и ретрансляторы сотовой связи
другие изделия (комплексы и системы) специального назначения
Основные технические характеристики
| Модель | Высота без удлинителя, м | Высота с удлинителем, м | Длина в свёрнутом виде, м | Вес мачты, кг | Вес принадлежностей, кг | Радиус оттяжек, м | Оттяжки×уровни |
|---|---|---|---|---|---|---|---|
| ТМ-8/38 | 7,5 | 8,0 | 2,0 | 27,0 | 30,9 | 7 | 4×2 |
| ТМ-10/38 | 9,5 | 10,0 | 2,3 | 30,0 | 30,9 | 7 | 4×2 |
| ТМ-12/38 | 11,5 | 12,0 | 2,7 | 35,1 | 37,4 | 8-10 | 4×3 |
| ТМ-15/38 | 14,5 | 15,0 | 3,2 | 39,9 | 48,7 | 10-12 | 4×3 |
| ТМ-18/38 | 17,5 | 18,0 | 3,7 | 44,7 | 48,7 | 10-12 | 4×3 |
Общие характеристики
Диаметр секций
Нижняя: 128 мм
Верхняя: 71,5 мм
Максимальная нагрузка
Вертикальная: 38 кг
Горизонтальная: 43-57 кг
Скорость ветра
Постоянная: 34 м/с
Порывы: 45 м/с
Количество секций
6 секций

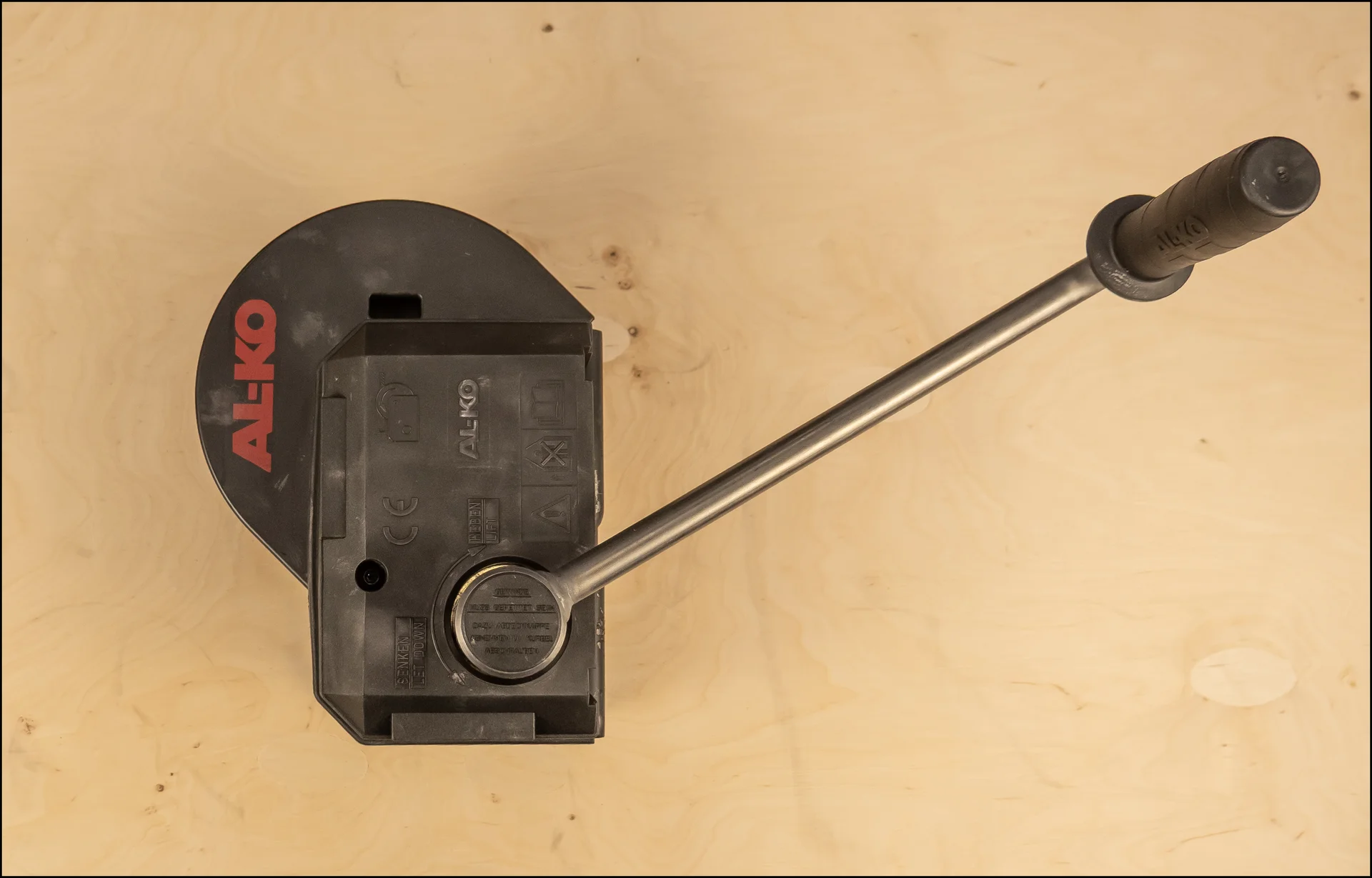

Привод лебёдки
Механический*
Удлинитель
500 мм
* По требованию заказчика возможно дополнительное комплектование мачты редуктором электрического привода лебёдки
Преимущества наших мачт
Лёгкие материалы
Полимерные композиционные материалы
Автоматический тормоз
Механизм реверса и тормоз безопасности

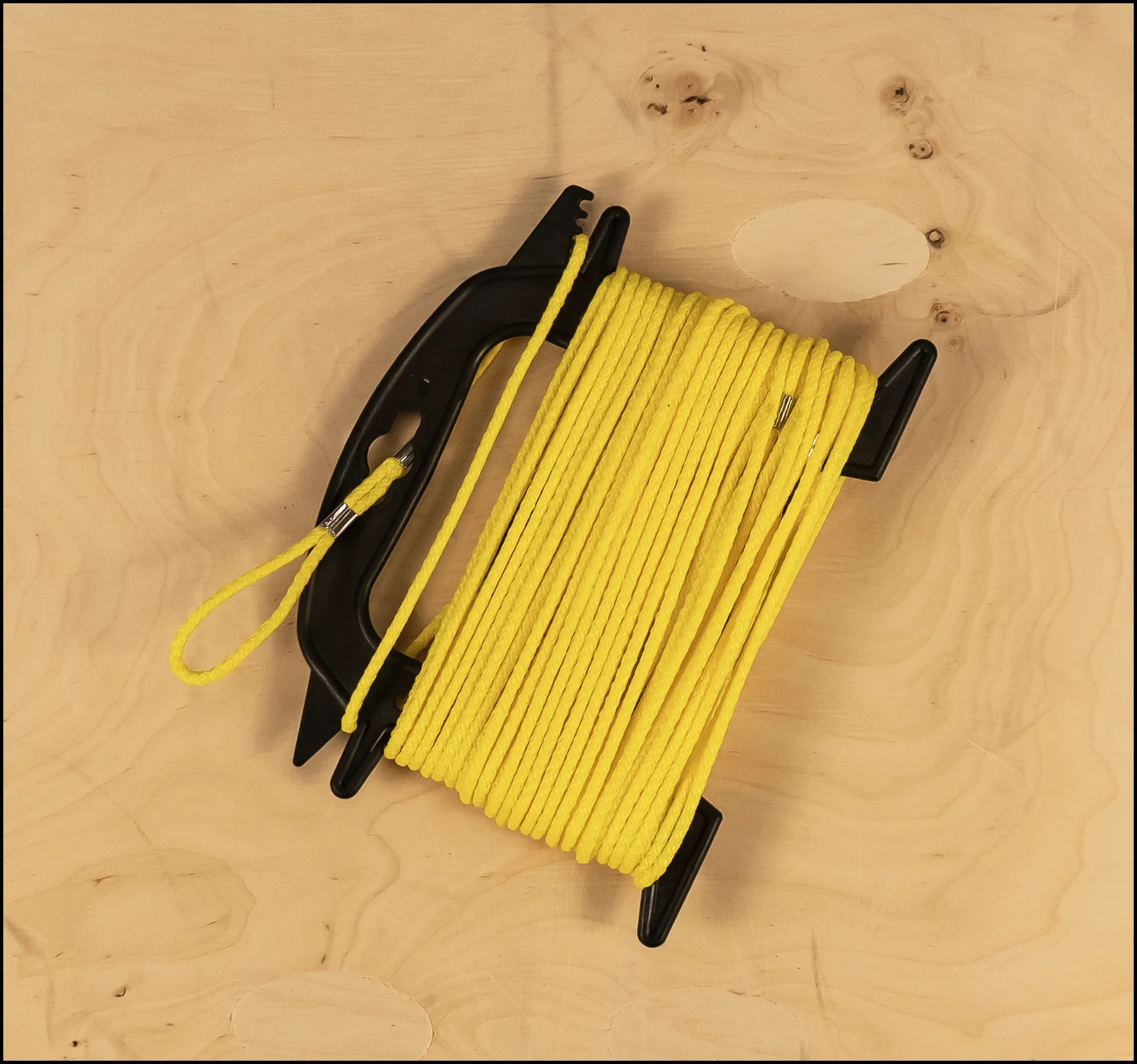

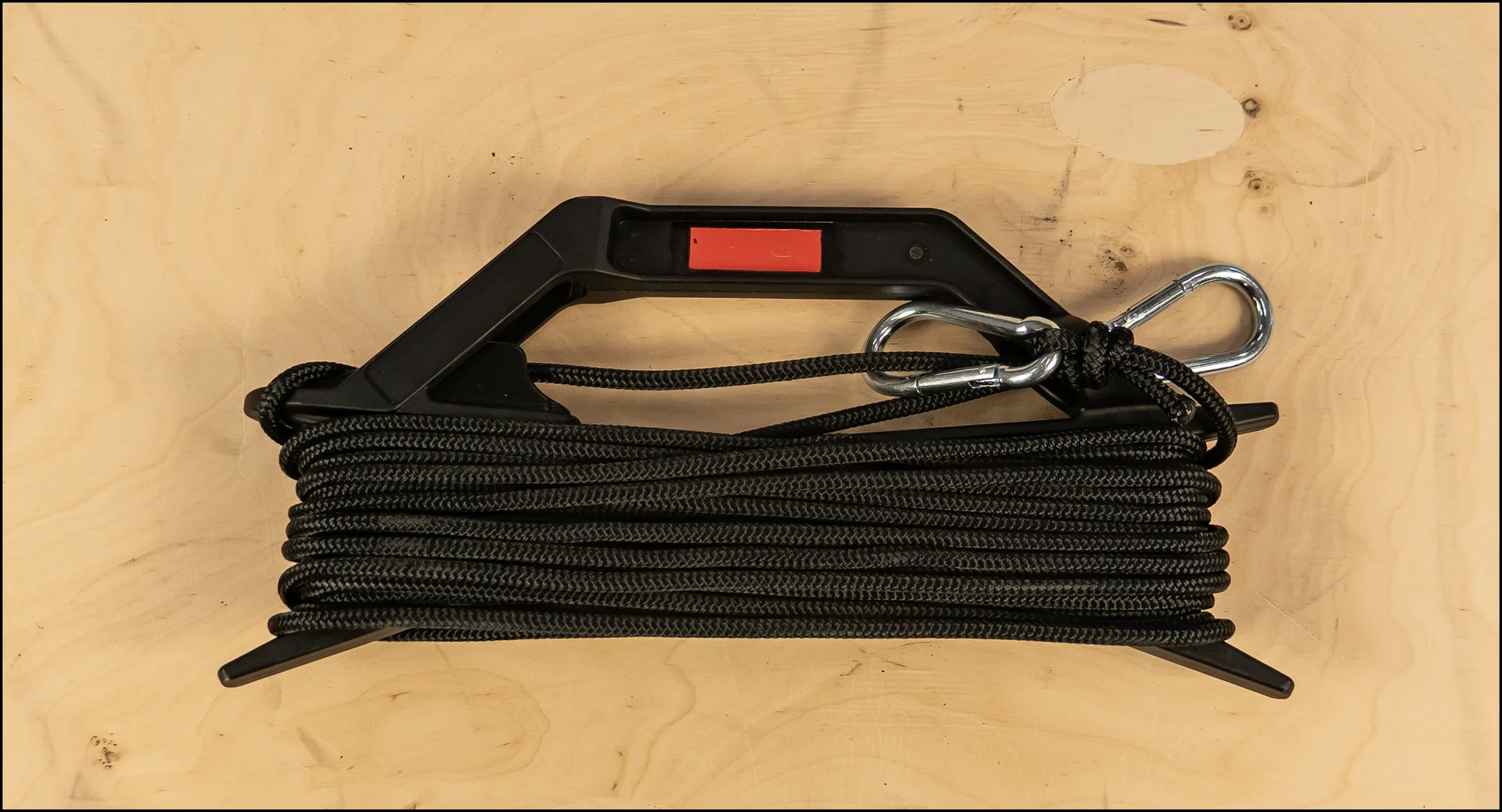

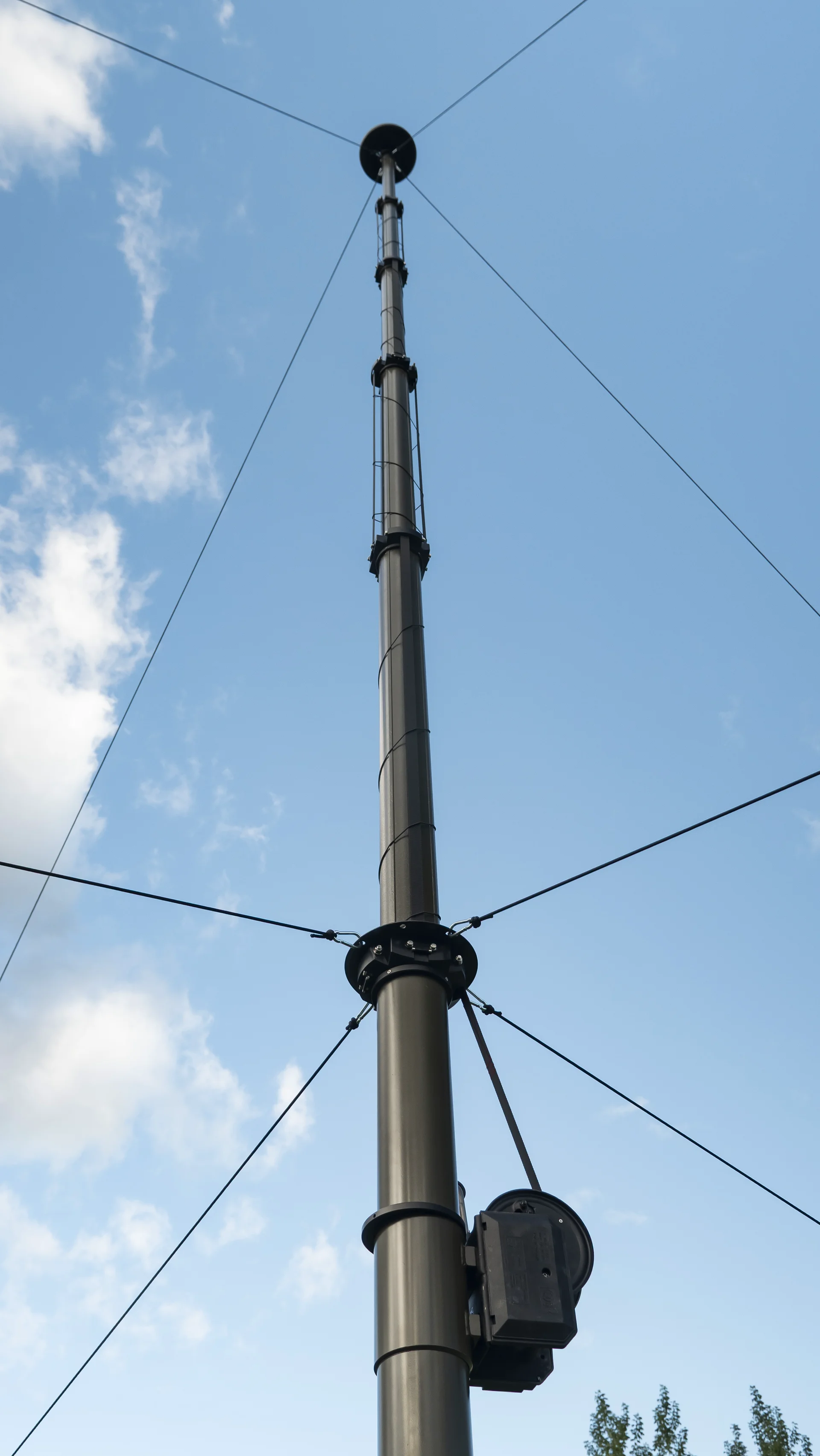

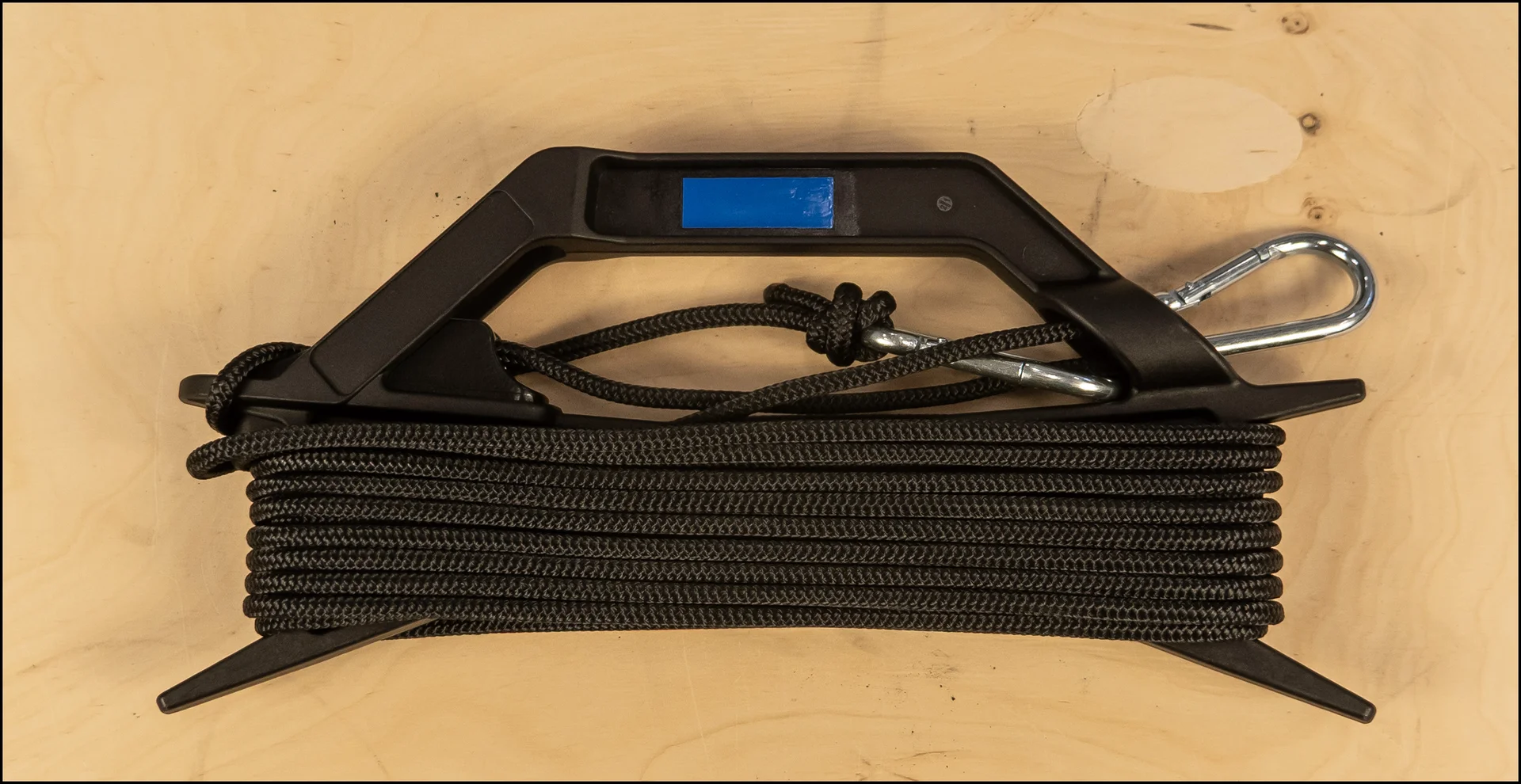

Прочные оттяжки
Из сверхпрочного материала Dyneema
Универсальность
Наземная и мобильная установка
Нужна мачта под вашу задачу?
Наши инженеры помогут подобрать оптимальную конфигурацию и рассчитают стоимость комплекта.
Telescopic antenna masts
A polymer-composite antenna mast of the TM series is a rapid-deploy support structure for antenna-feeder radio equipment, video surveillance, meteorological, lighting or other special-purpose gear. The products are designed for field use in harsh climates across tasks such as deploying mobile communications and data stations, radio-monitoring posts, perimeter surveillance and control systems, radar; and countering unmanned aerial vehicles (UAVs). Organizations and agencies that need a reliable telescopic mast for field communications nodes and facility security receive certified equipment from our own serial production. Each batch undergoes a full acceptance test cycle before shipment and provides direct import substitution for foreign analogues. The products hold own-manufacture certificate BYPR6105223401.
Technical specifications and variants
The rapid-deploy mobile mast range covers working heights from 8 to 18 metres (sizes TM-8/38 through TM-18/38). Sections are made of high-strength polymer composites, which eliminates corrosion and the need for anti-corrosion coating during long outdoor service and storage.
Lift height, working load and wind resistance
TM-series composite masts are intended for a wide climatic range:

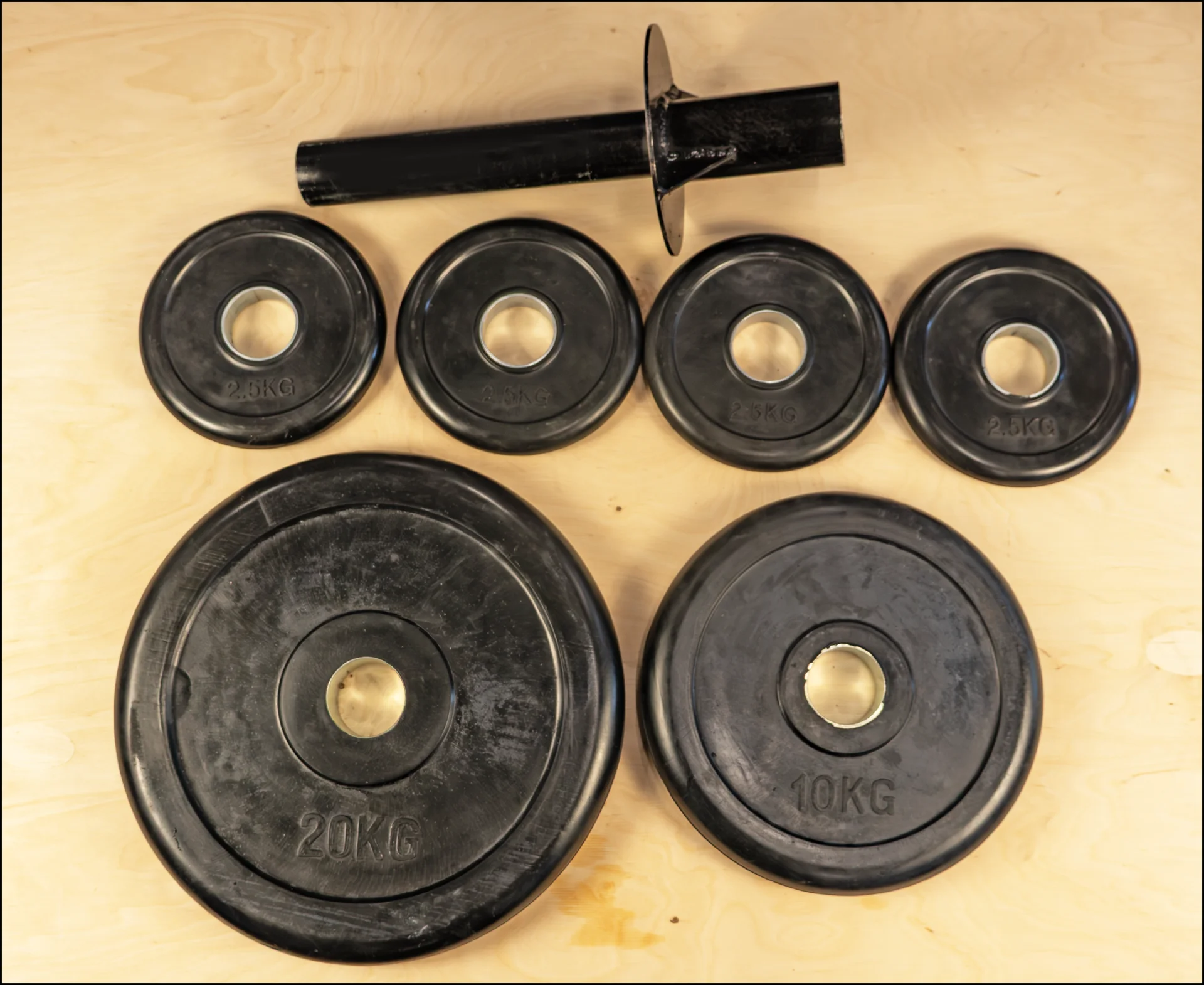

Vertical tip load: verified by tests at up to 40 kg of payload, allowing relatively heavy gear — antenna systems with positioners, electronic detection and jamming units, electro-optical systems and similar equipment;
Wind resistance: continuous wind up to 34 m/s and gusts up to 45 m/s (162 km/h);
Mass: mast mass without rigging starts from 27 kg, easing transport;
Temperature: −45 to +55 °C, confirmed in an accredited test laboratory;
Environmental resistance: icing, salt fog, solar radiation, sand and dust;
Radio transparency: the composite is radio-transparent, does not create secondary reflections and does not distort the radiation pattern of transmit/receive paths.
Purpose and types of connected equipment
A stable platform is in demand for protecting energy facilities, long perimeters and infrastructure from unauthorized UAV intrusion. Depending on the tactical task, a specialized mast for EW systems raises detection and jamming antennas up to 18 metres, removing radio shadows and screening from industrial buildings.
Connected equipment nomenclature:
RF detection and jamming stations for UAV navigation and control channels;
Radio-monitoring posts;
Antenna posts of ground control stations for unmanned aerial systems (UAS) and ground robotic systems (GRS), providing UAS/GRS control and battery charging with specialized chargers;
Radio-relay stations and communications repeaters;
Short-range radars;
Field command-post equipment;
Territory control, video monitoring and perimeter security posts.

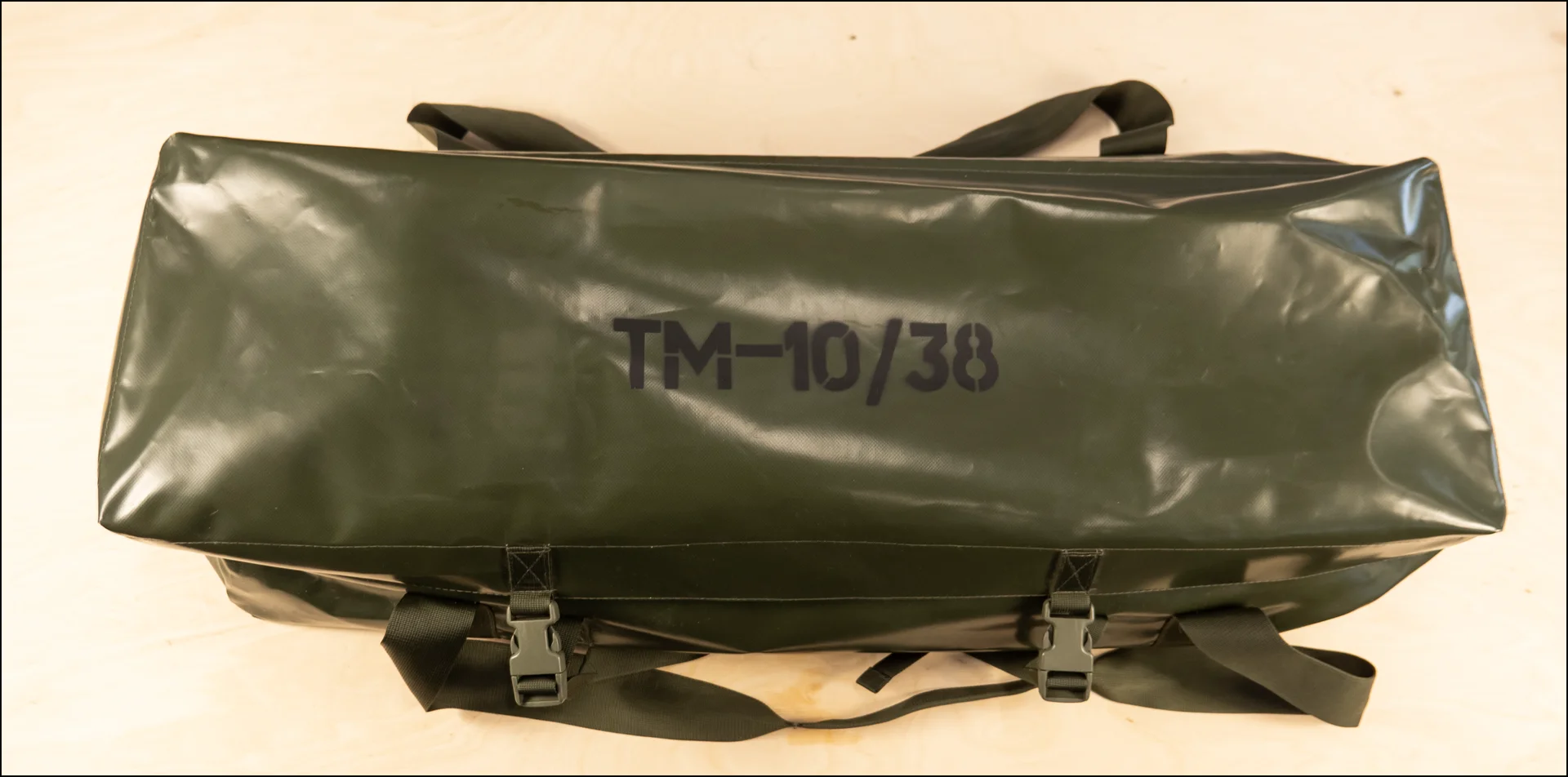

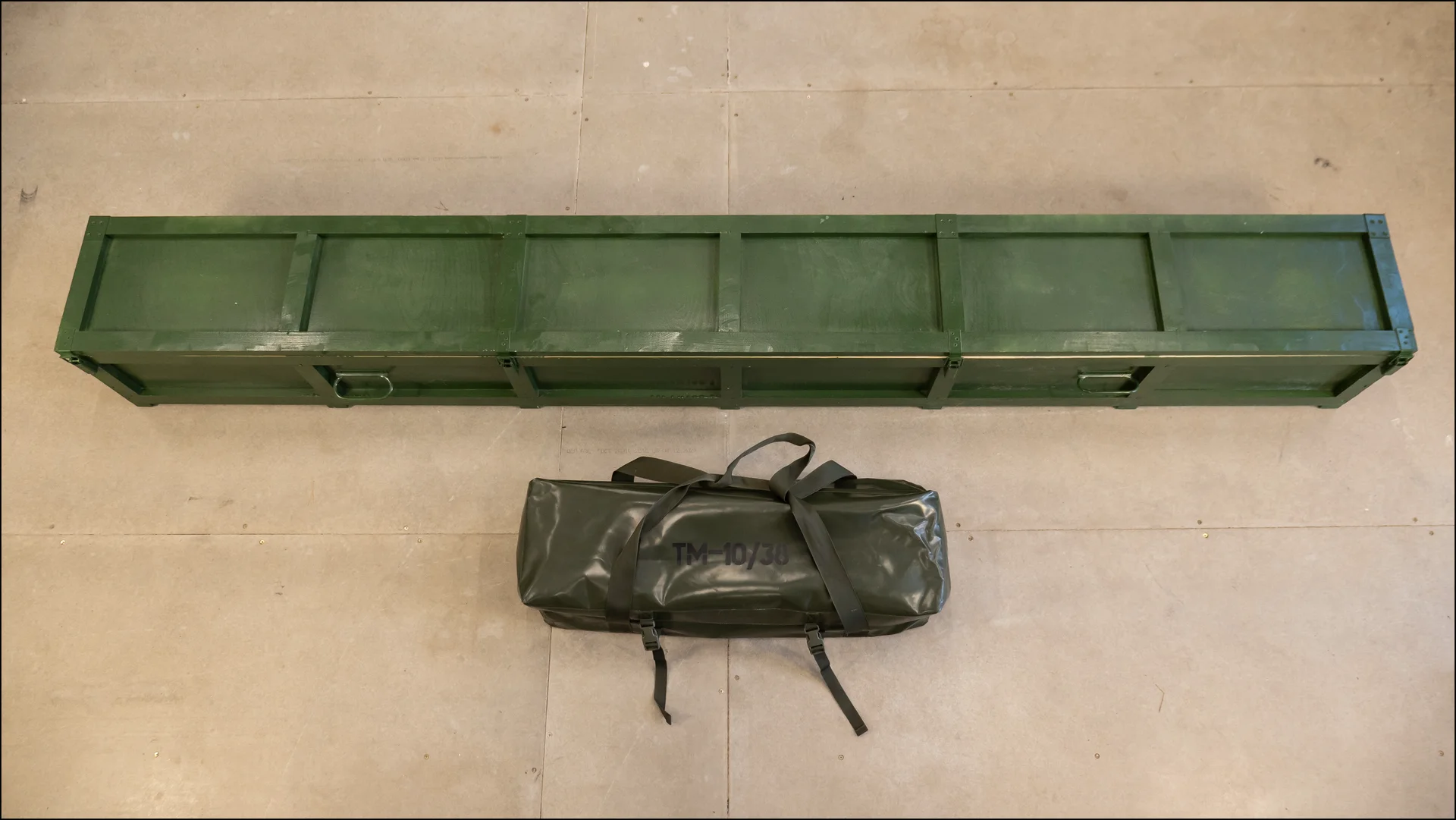

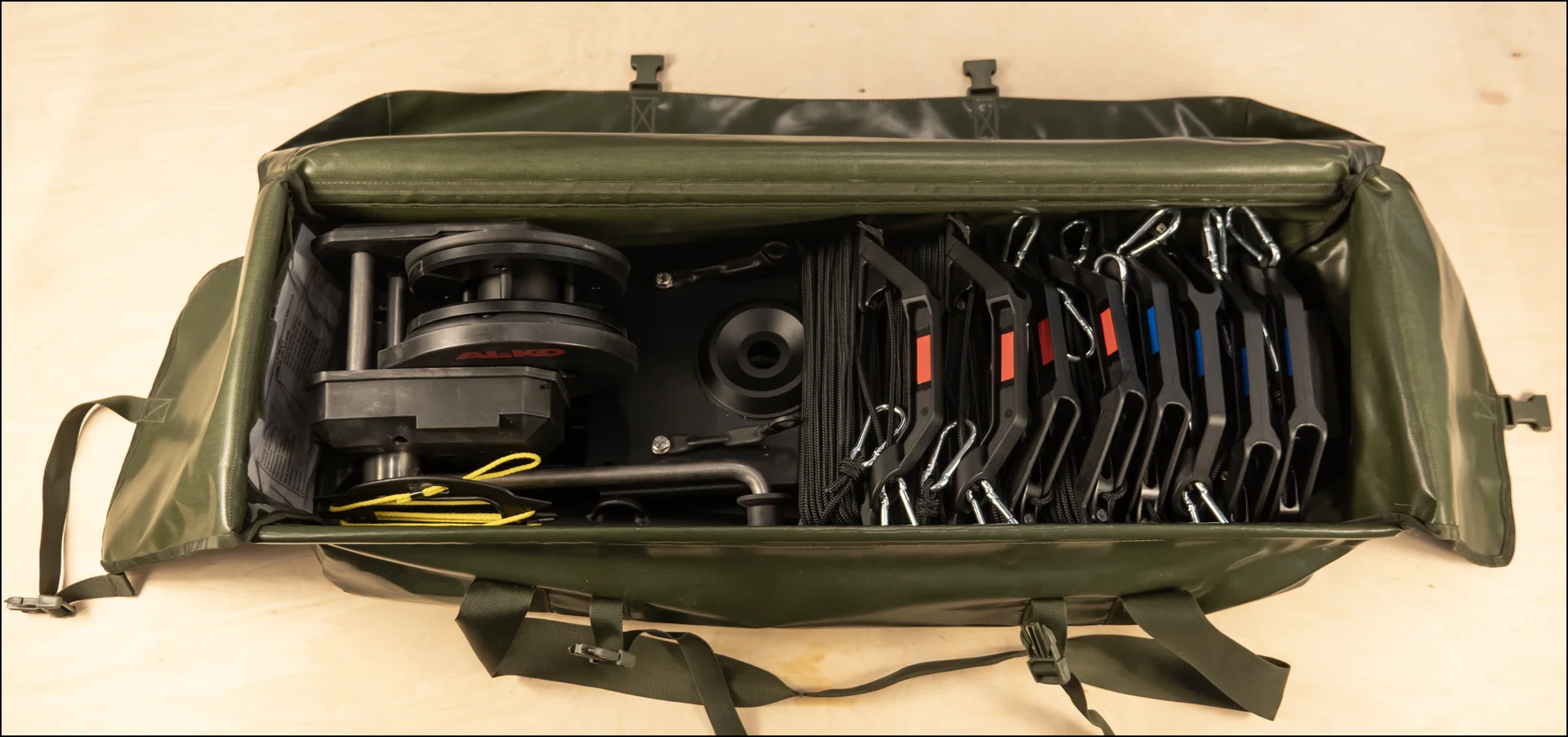

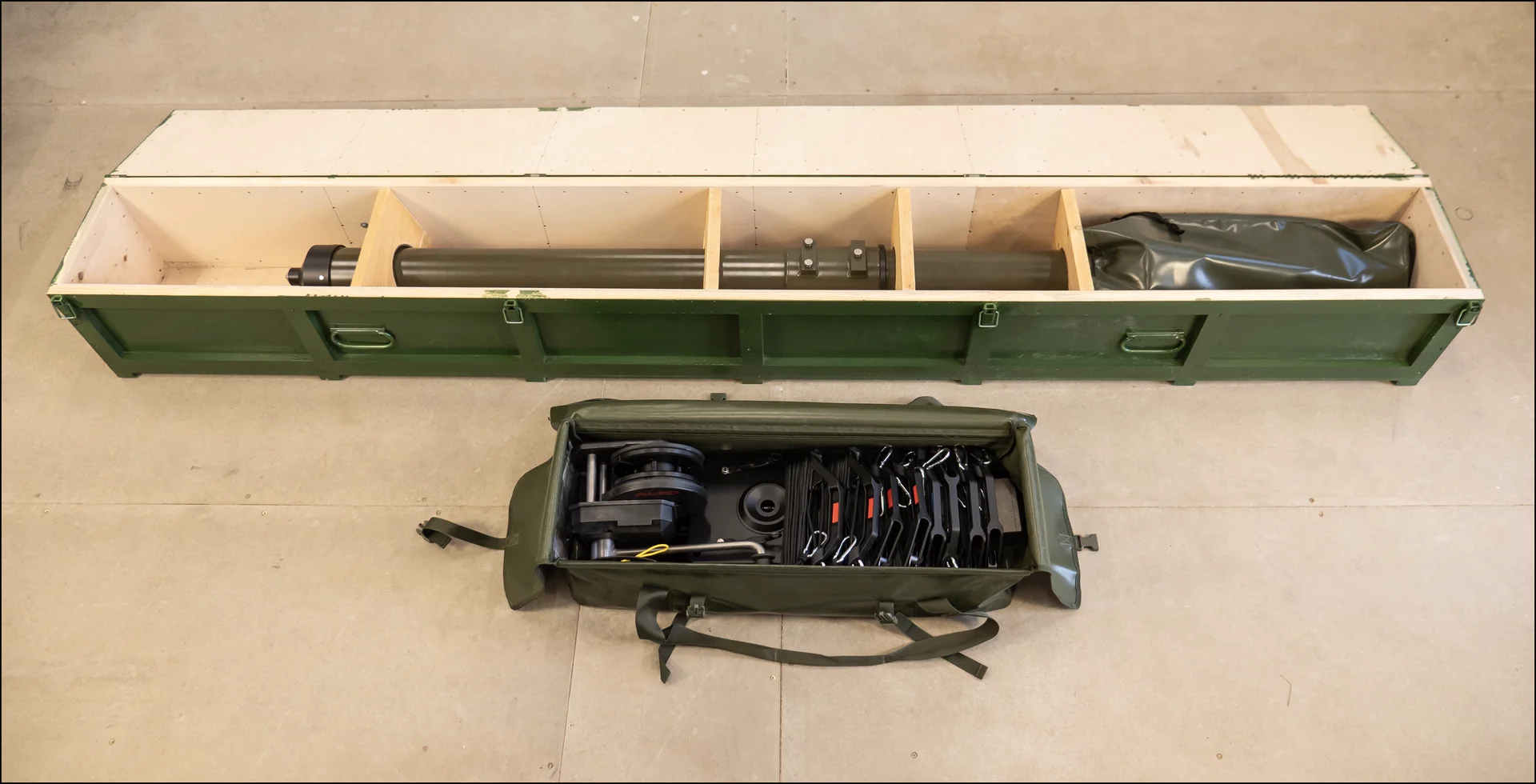

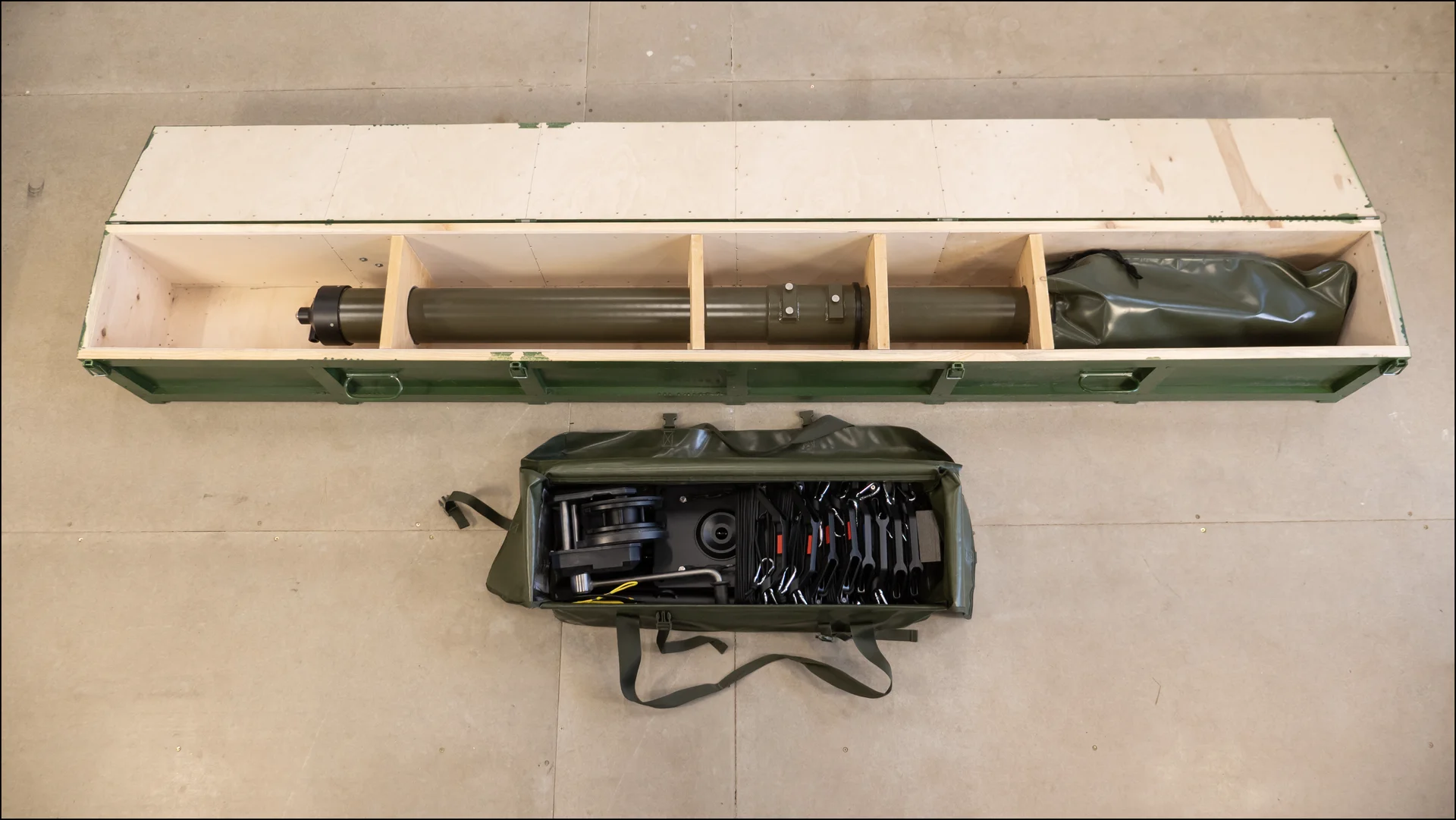

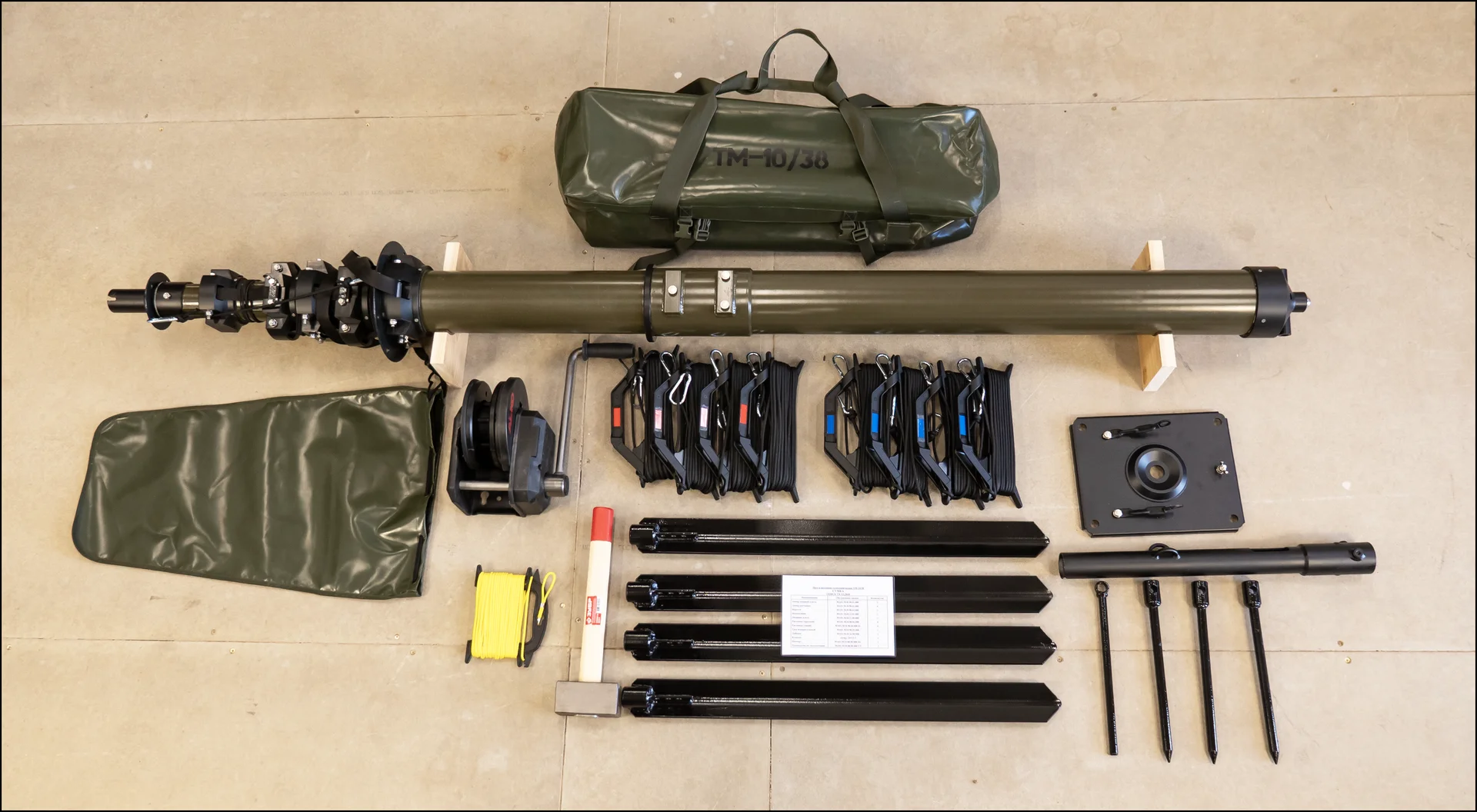

Kit, mounting and transport
The mobile telescopic mast can be transported by road or other means to the site for deployment and operation. Masts may be deployed on the ground or on a vehicle. A two-person crew deploys the mast in 10 to 20 minutes without extra equipment.
Custom modifications to customer requirements are possible. Scope and final price are agreed after technical consultations.

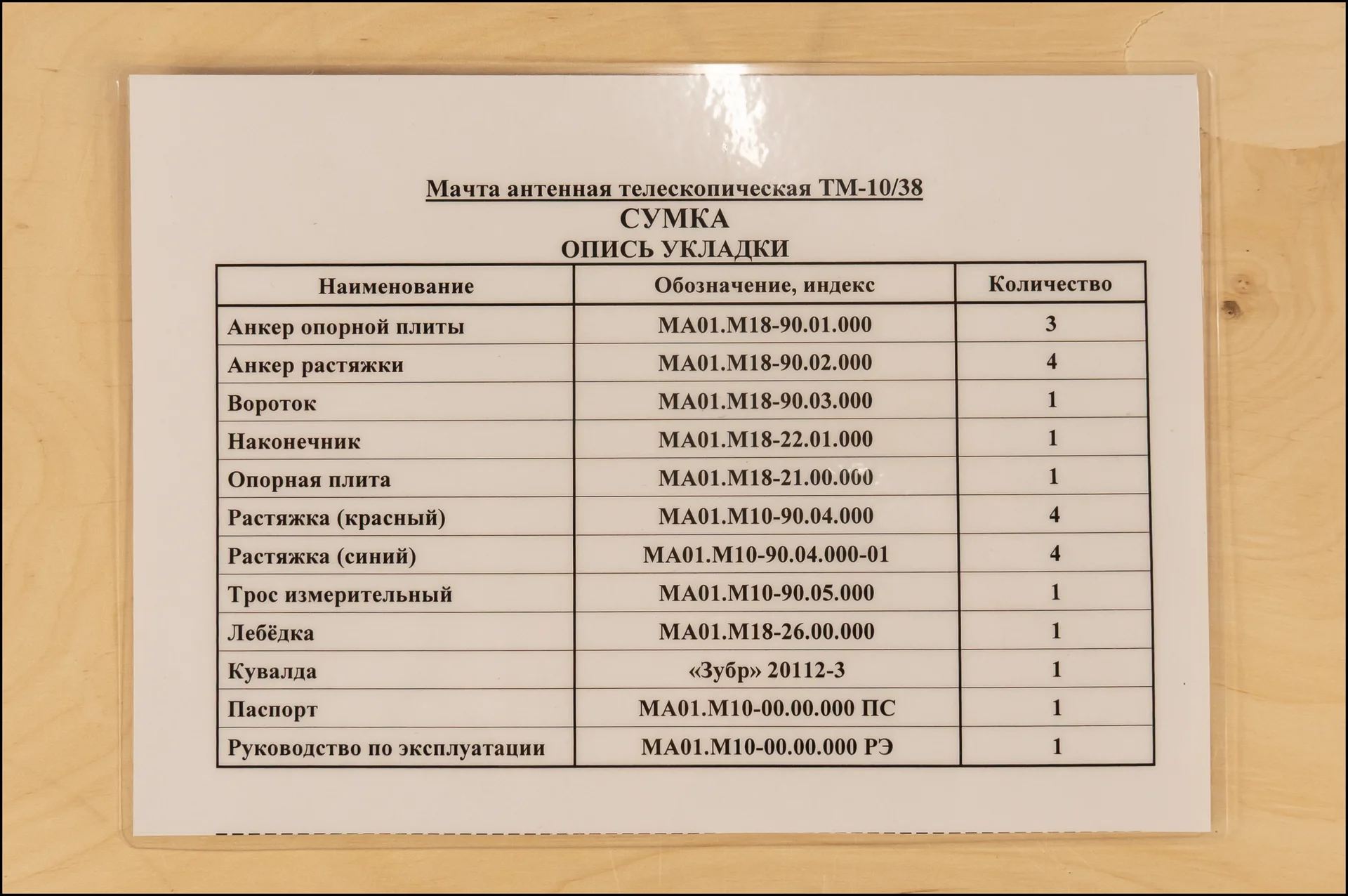

The delivery set includes the required operating documentation — a passport and an operation manual.
Ordering and delivery
Orders are accepted for single units and for batches. Manufacturing is completed in the shortest practical lead times convenient for the customer. Delivery is direct from the manufacturer. Payment terms are agreed in the supply contract. Within the Republic of Belarus the manufacturer provides delivery. Delivery to other regions of the world may be arranged by the manufacturer or by the customer, as also agreed in the contract.
Warranty and technical support
TM-series masts carry the manufacturer’s warranty under the supply terms and operating documentation.
The company also repairs telescopic masts from other manufacturers. Scope, cost and timing are set individually after assessing the unit and agreeing with the customer.
Contact our engineers for a technical consultation on the product and to clarify the delivery set.
