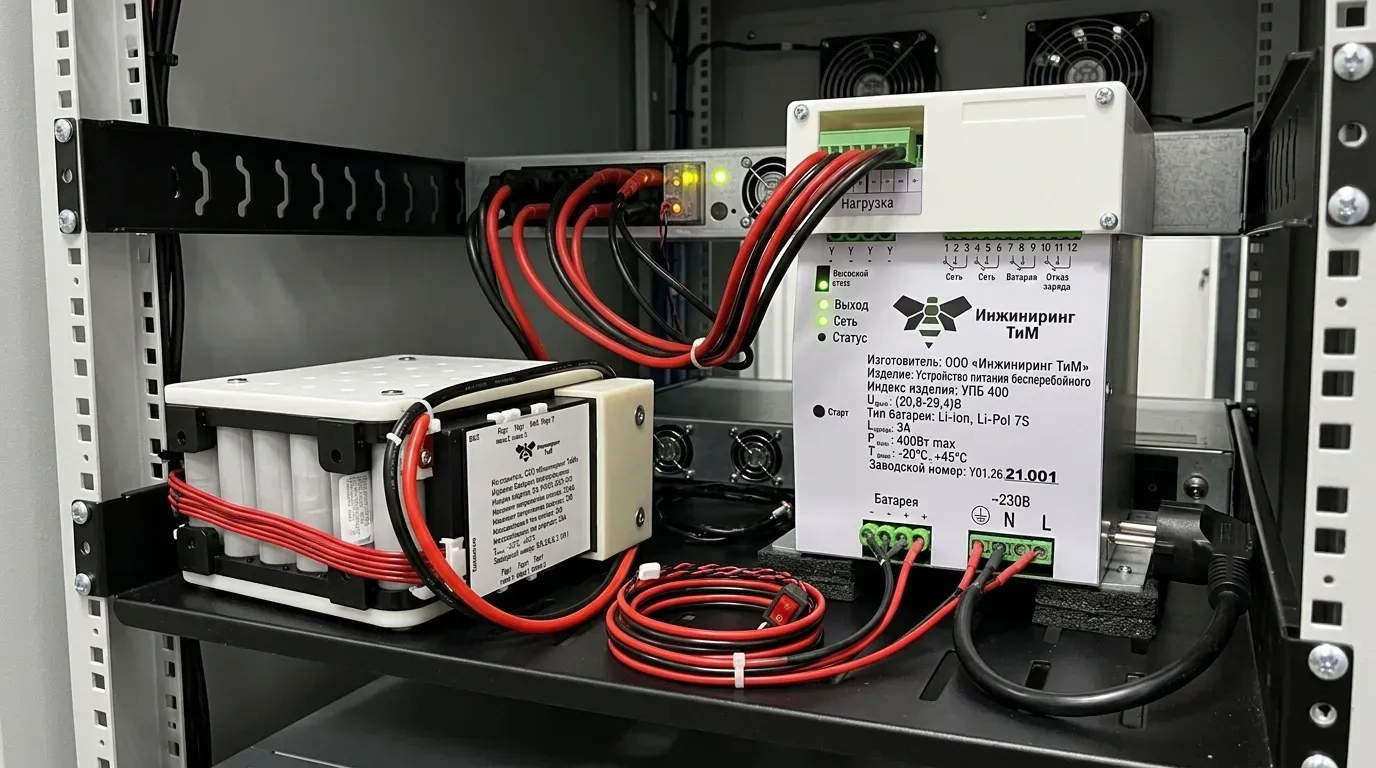

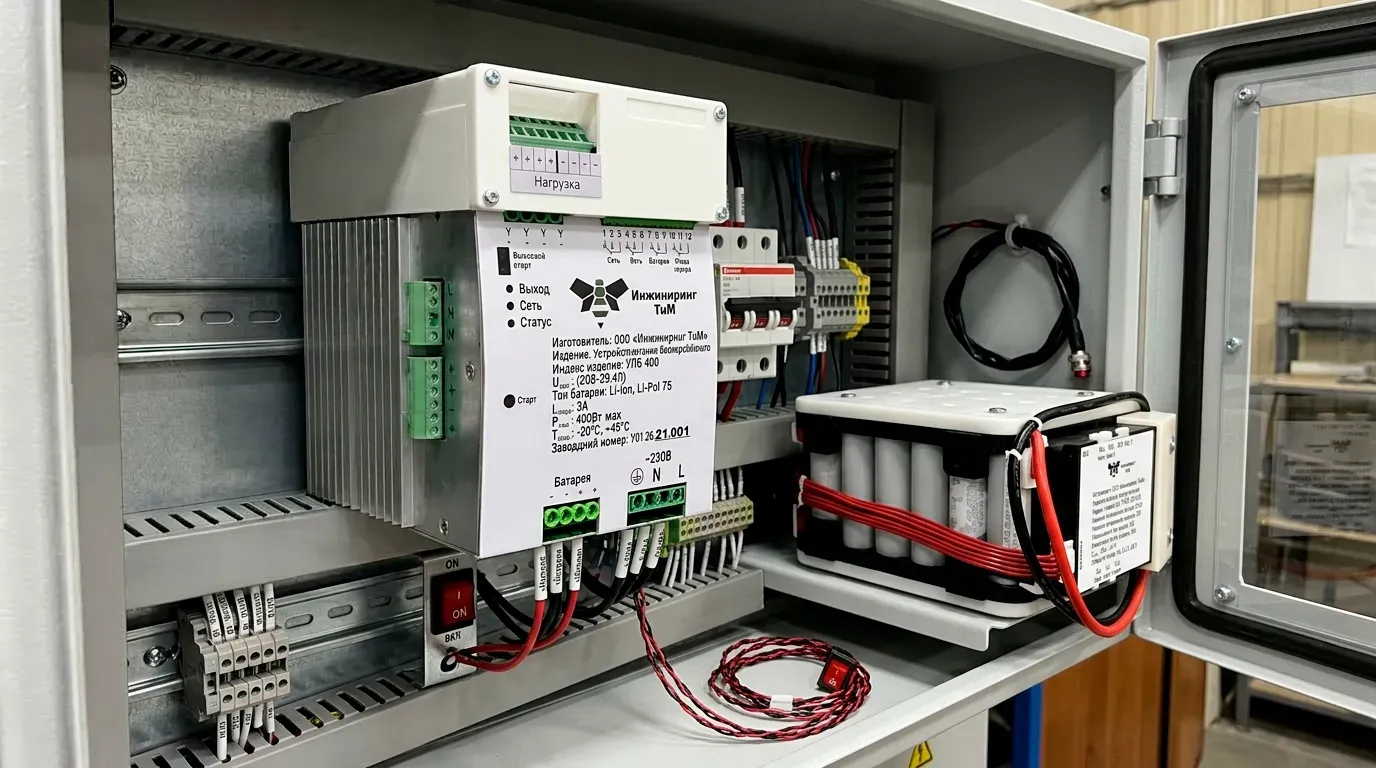

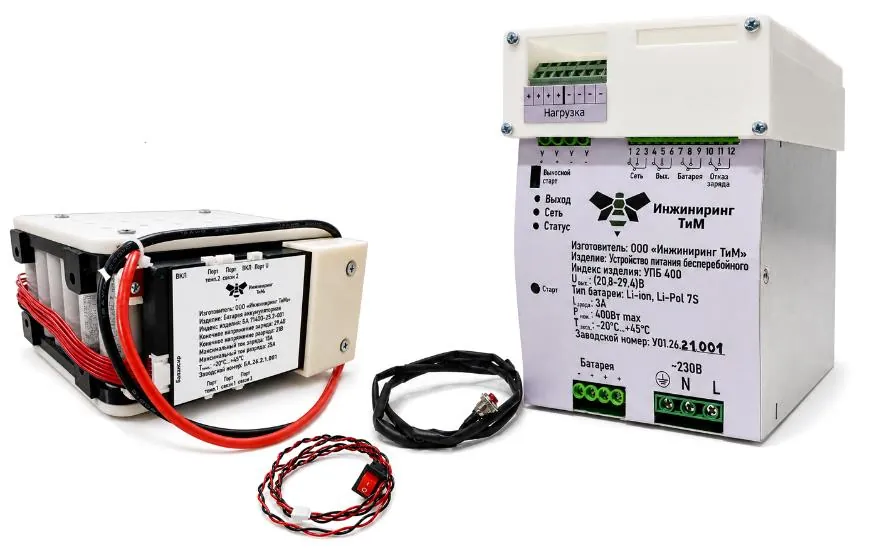

Устройство питания бесперебойного
УПБ 400
Предназначено для питания нагрузки потребителя постоянным током — от сети ~230 В или от аккумуляторной батареи из комплекта.
Номинальная выходная мощность
Работа от батареи при номинальной нагрузке
Температурный диапазон эксплуатации
Возможности
Питание нагрузки от сети ~230 В или от аккумуляторной батареи из комплекта
При работе от сети — заряд батареи совместно с питанием нагрузки
Встроенная система диагностики
Простое в эксплуатации и обслуживании
Применение
Оборудование может использоваться в составе изделий специальной техники, в том числе автоматизированных рабочих мест.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | ~230 В переменного тока, 50 Гц |
| Ток потребления от сети, не более | 3 А |
| Аккумуляторная батарея в комплекте | БА 27400-25,2-001 |
| Номинальная выходная мощность | 400 Вт |
| Время работы от батареи из комплекта | не менее 60 минут при номинальной мощности нагрузки |
| Диапазон выходного напряжения | (20,9 – 29,4) В, определяется состоянием батареи |
| Температурный диапазон эксплуатации | от −20 °C до +40 °C |
| Защита от короткого замыкания | Есть |
| Защита от переполюсовки батареи | Есть |
| Масса устройства | 2 кг |
| Масса батареи из комплекта | 3,7 кг |
| Габариты устройства (Д × Г × В) | 160 × 120 × 170 мм |
| Габариты батареи (Д × Ш × В) | 180 × 175 × 95 мм |
Нужно УПБ под вашу задачу?
Инженеры подберут комплектацию и интеграцию с оборудованием заказчика.
Устройство бесперебойного питания
Обеспечение гарантированного электропитания аппаратуры специальной связи, вычислительных комплексов и узлов телеметрии требует применения отказоустойчивых аппаратных решений. Предприятия ОПК, силовые структуры и системные интеграторы могут купить устройство бесперебойного питания в Минске напрямую у разработчика — компании Инжиниринг ТиМ, с гарантией полного соответствия отраслевым ТУ.
Модуль УПБ 400 обеспечивает непрерывное питание нагрузки постоянным током в диапазоне 20,9–29,4 В при номинальной выходной мощности 400 Вт как от сети 230 В, так и аккумуляторную батарею из комплекта поставки изделия. Встроенная схемотехника защиты от короткого замыкания и переполюсовки исключает отказ аппаратуры при авариях на внешней линии, предотвращая повреждение чувствительных радиоэлектронных средств.
Как выбрать устройство бесперебойного питания под конкретные задачи
При проектировании узлов электроснабжения специальной техники ключевое значение имеют выходное напряжение постоянного тока, запас по току и габаритно-весовые характеристики для встраивания в шасси или приборные стойки. Индивидуальный подход конструкторского отдела предприятия позволяет адаптировать топологию УПБ под нестандартные габариты отсеков заказчика и требования по виброударостойкости.
Технические критерии выбора системы:
Время автономной работы: аккумуляторная батарея БА 27400-25,2-001 из комплекта поставки изделия обеспечивает не менее 60 минут непрерывного функционирования при номинальной мощности нагрузки 400 Вт.
Безударное переключение: стабилизация постоянного напряжения на шине питания нагрузки выполняется без просадок и задержек при отключении первичной питающей сети.
Аппаратный мониторинг: встроенная система самодиагностики с сигнальными линиями контроля сети, выхода, состояния аккумулятора и отказов заряда для интеграции в централизованный контур управления.
Оптимальная компоновка: компактные габариты блока (160х120х170 мм) и масса 2 кг облегчают компоновку мобильных комплексов.
Типовые сценарии применения и совместимость оборудования
Изделие УПБ 400 разработано для использования в составе изделий специальной техники, стационарных и подвижных автоматизированных рабочих мест (АРМ), аппаратуры управления и приемо-передающих трактов. Наличие опции выносного старта позволяет организовать удаленное включение аппаратуры из операторского отсека без прямого доступа к силовой панели блока. Температурный диапазон от минус 20 до плюс 40 градусов Цельсия обеспечивает надежную службу на открытых полигонах и в неотапливаемых аппаратных контейнерах.
При формировании единого энергетического контура постов мониторинга и радиоразведки силовая схема изделия поддерживает совместную работу со смежными системами.
Условия поставки, монтажа и гарантийного обслуживания в Беларуси
Поставка оборудования на объекты специального назначения на территории Беларуси осуществляется с полным комплектом эксплуатационной документации, паспортов и формуляров.
Фиксированная цена согласовывается в рамках официального коммерческого предложения и технического задания.
Прямая доставка по регионам специализированными транспортными каналами.
Заводская гарантия производителя с полным циклом сервисного сопровождения и оперативной технической поддержкой разработчиков.
Чтобы согласовать применение изделия УПБ 400 в ваших проектах, рассчитать конфигурацию батарейных сборок или получить консультацию ведущего инженера, направьте запрос в адрес компании Инжиниринг ТиМ.
