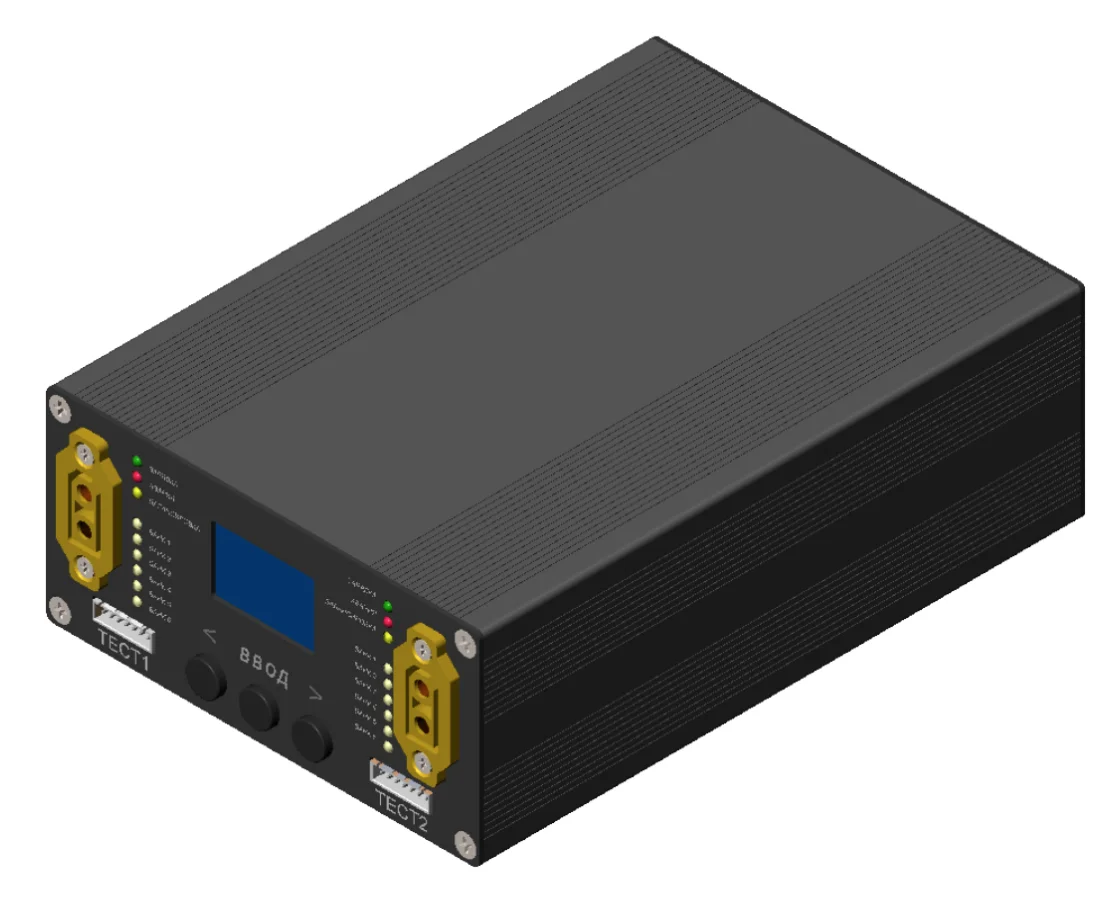

Устройство зарядное
УЗ 02Х06S10A
Для аккумуляторных батарей 6S литий-ионных и литий-полимерных. Предназначено для заряда и балансирования полимерных литий-ионных электрохимических элементов из состава модулей с архитектурой сборки 6SxP.
Заряд и балансирование независимо
Ток заряда на этапе CC
Режим заряда с балансировкой элементов
Возможности

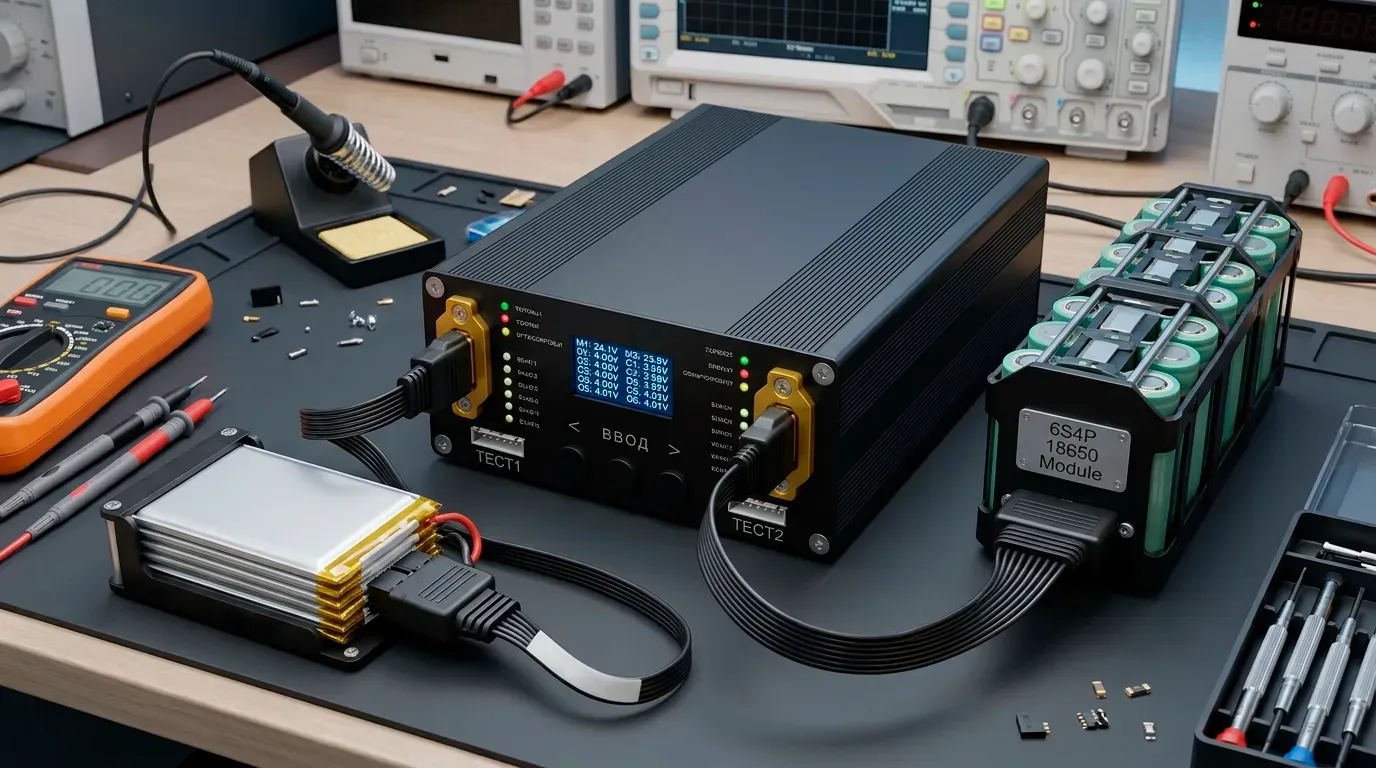

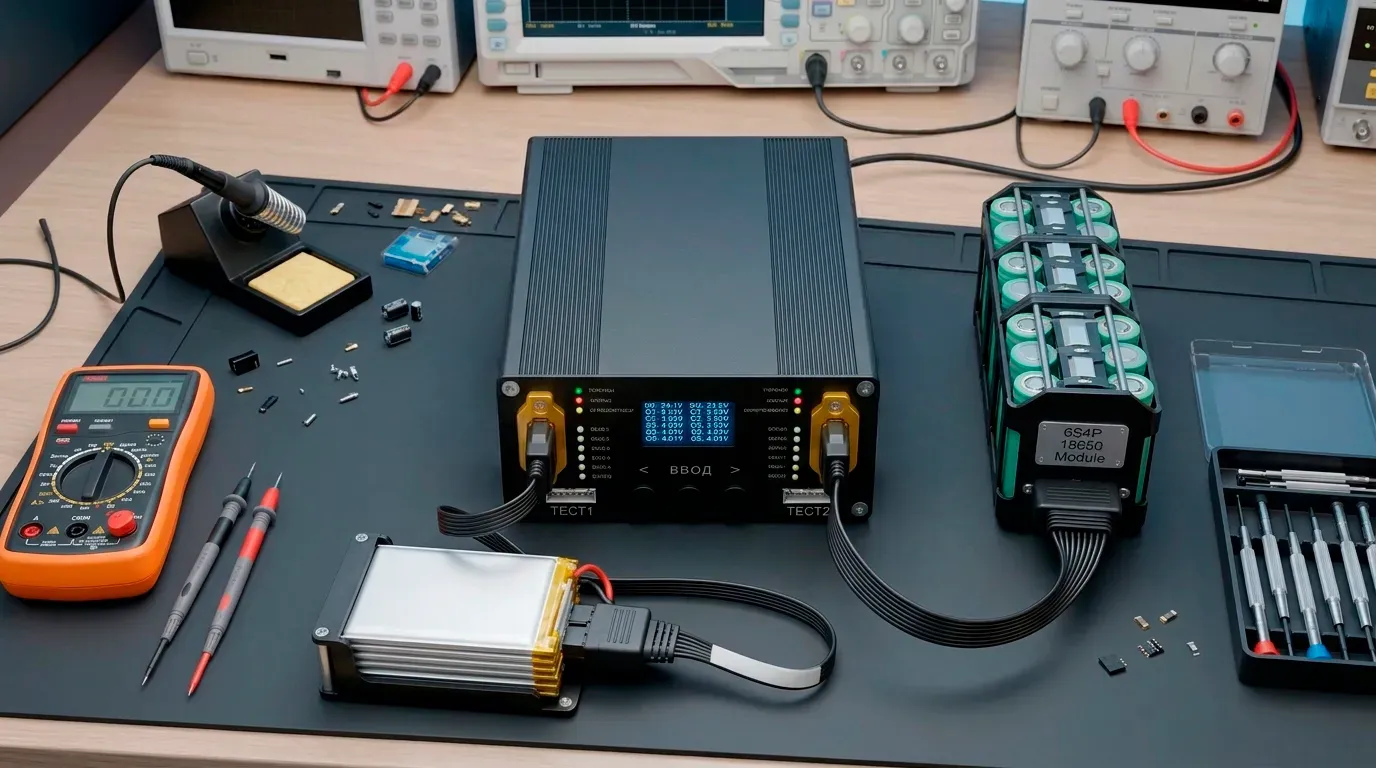

Может применяться совместно с модулями на базе литий-ионных электрохимических элементов
Интуитивно понятный интерфейс управления
Встроенная система диагностики подключаемых модулей со световой индикацией
Заканчивает процесс заряда только при условии сбалансированности элементов модуля
Простое в эксплуатации и обслуживании
Применение
Изделие может использоваться самостоятельно и в составе изделий специальной техники.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 230 В переменного тока, 50 Гц |
| Количество портов заряда | 2 |
| Количество портов балансирования | 2 |
| Предельные напряжения элемента (вне режима заряда) | выше 4,3 В / ниже 2,5 В |
| Установка параметров для каждого порта заряда | раздельная |
| Режим заряда | CC-CV |
| Диапазон конечного напряжения заряда | (24,7 – 25,2) В |
| Диапазон тока заряда (этап CC) | (0,8 – 10) А |
| Температурный диапазон эксплуатации | от −20 °C до +40 °C |
| Защита от короткого замыкания | Есть |
| Защита от переполюсовки | Есть |
| Масса, не более | 2,5 кг |
| Габаритные размеры (Д × Г × В) | 150 × 220 × 75 мм ± 15 |
Нужно зарядное устройство под вашу задачу?
Инженеры подберут режимы заряда и интеграцию с модулями заказчика.
Зарядные устройства для АКБ в Минске
Эксплуатация комплексов специальной связи, радиолокации и комплексов БПЛА выдвигает жесткие требования к надежности источников питания. Компания Инжиниринг ТиМ разрабатывает и производит промышленное зарядное для АКБ, рассчитанное на безотказную службу в тяжелых климатических условиях и в составе изделий специальной техники. Предприятие поставляет надежное зарядное устройство для АКБ в Минск и другие регионы, обеспечивая службы материально-технического обеспечения аппаратурой с прямым контролем электрических параметров каждого канала.
Когда в эксплуатирующих подразделениях задействованы беспилотные аппараты и роботизированные платформы, штатное зарядное устройство для аккумуляторов дронов гарантирует полную готовность бортовых батарей без потери емкости. Собственное производство компании в Республике Беларусь обеспечивает полное соответствие схемотехники заявленным ТУ, строго соблюдая режимы обслуживания литий-ионных и литий-полимерных электрохимических структур.
Каталог и характеристики зарядных устройств для аккумуляторов
Линейку серийных изделий представляет микропроцессорное интеллектуальное зарядное устройство для АКБ марки УЗ 02Х06S10A, спроектированное под задачи войсковой приемки и жесткого промышленного применения:
Напряжение питания: 230 В переменного тока промышленной частоты 50 Гц.
Архитектура портов: два независимых силовых порта заряда и два порта балансирования модулей конфигурации 6SxP с возможностью раздельной установки рабочих параметров на каждый канал.
Режим заряда: двухступенчатый режим CC-CV с фиксацией окончания цикла только при условии полной сбалансированности элементов модуля, что исключает деградацию банок.
Диапазоны регулировок: ток от 0,8 до 10 А на этапе постоянного тока (CC), конечное напряжение от 24,7 до 25,2 В, реализующее прецизионное зарядное для АКБ 24В.
Защита и отсечка: аппаратная защита от короткого замыкания и переполюсовки, блокировка работы при напряжении на любом элементе ниже 2,5 В или выше 4,3 В.
Массогабаритные параметры: изделие с габаритными размерами (150 × 220 × 75) ± 15 мм и массой не более 2,5 кг.
Малый вес до 2,5 кг позволяет доставлять изделие на передний край с помощью дронов.
Руководство по безопасному заряду и обслуживанию аккумуляторов
Технически грамотное регламентное обслуживание высокотоковых сборок обеспечивает взрывопожаробезопасность и сохранение ресурса батарей:
Входная диагностика: система световой индикации мгновенно отображает статус подключенного модуля, блокируя подачу питания при критическом разбалансе или выходе ячейки за порог 2,5 В.
Прецизионный алгоритм CC-CV: специализированное зарядное для Li-ion АКБ исключает перегрев электролита благодаря плавному переходу от стабилизации тока к стабилизации напряжения.
Регламентное обслуживание: применяя штатное зарядное для восстановления АКБ, расчет безопасно выводит глубоко разряженные секции в номинальный режим без превышения стартового тока.
Аппаратная защита от ошибок подключения предотвращает выгорание портов: Встроенные контуры защищают устройство от переполюсовки и короткого замыкания (КЗ). Эта система незаменима при ошибочном подсоединении силовых разъемов в условиях светомаскировки или при работе в плотных тактических перчатках.
Как купить зарядное устройство для АКБ с доставкой по Беларуси
Предприятия ОПК, силовые структуры и интеграторы систем безопасности могут купить зарядное устройство для АКБ по безналичному расчету с оформлением паспорта изделия и протоколов заводских испытаний. Итоговая цена рассчитывается исходя из объема поставки, типов коммутационных разъемов под модули заказчика и требований к интеграции.
Каждая многоканальная зарядная станция для АКБ проходит 100% приемо-сдаточный контроль под предельной нагрузкой. Поставка оборудования выполняется с оперативной доставкой во все регионы Беларуси.
Для согласования ТЗ, адаптации изделия под нестандартные аккумуляторы или запроса ТКП свяжитесь с инженерным отделом предприятия, чтобы получить консультацию.
